Разбор задачи по физике 8 класса по снимку

Во многих задачах по физике за 8 класс условие дано не текстом, а фотографией: снимком термометра, весов, манометра или амперметра, с которого нужно правильно снять показания. В этой статье разберём, как читать такие изображения по шагам — определять прибор и величину, переводить единицы в СИ и оформлять «Дано» без ошибок. Материал поможет и школьникам, и родителям, которые проверяют домашнее задание, разобраться в разборе условия по снимку на конкретных примерах.

Что значит «разобрать задачу по снимку»

В школьных сборниках и на онлайн-платформах всё чаще встречаются задачи, где вместо привычного текстового условия дана фотография: шкала термометра, циферблат манометра или стрелка амперметра. Разобрать задачу по снимку — значит извлечь из изображения все данные, которые обычно записываются словами, и превратить их в полноценное физическое условие с числами и единицами измерения.

По сути, это отдельный учебный навык, который проверяет не только знание формул, но и умение читать показания приборов — то, с чем восьмиклассник сталкивается и на лабораторных работах, и в быту. Ошибка на этом этапе искажает всё дальнейшее решение, даже если формула выбрана верно.

Разбор задачи по снимку

процесс определения физической величины, названия и типа измерительного прибора, его цены деления и текущего показания непосредственно по фотографии, с последующим переводом этих данных в стандартный вид условия «Дано».

Такой формат заданий встречается в трёх основных вариантах:

• фото одного прибора (термометр, весы, динамометр) с просьбой снять показание;
• снимок лабораторной установки, где нужно определить сразу несколько величин;
• фотография схемы или графика, требующая считывания значений по осям или обозначениям.

Согласно методическим рекомендациям по физике для 8 класса, умение работать с приборами и снимать показания со шкал относится к обязательным практическим навыкам, которые проверяются наравне с расчётными задачами.

Дальше в статье разберём, какие именно данные можно получить со снимка и по какому алгоритму действовать, чтобы не упустить важные детали условия.

Какие данные можно получить со снимка

Прежде чем приступать к решению, важно понимать, что фотография прибора или установки — это не просто иллюстрация, а полноценный источник условия задачи. С одного снимка можно снять сразу несколько параметров, если внимательно изучить шкалу, положение стрелки или уровень жидкости и подписи на корпусе прибора.

Обычно со снимка удаётся получить следующие данные:

• название и тип прибора — термометр, весы, динамометр, манометр, амперметр или вольтметр, что сразу указывает, какую величину предстоит измерять;
• цену деления шкалы — расстояние между соседними штрихами, выраженное в единицах измерения, без которого невозможно правильно снять показание;
• текущее показание — положение стрелки, уровня жидкости или столбика ртути относительно делений шкалы;
• единицы измерения, указанные на циферблате или корпусе прибора (°C, кг, Н, Па, А, В и другие);
• диапазон измерений — минимальное и максимальное значения шкалы, что помогает проверить, не выходит ли показание за пределы возможностей прибора.

Иногда на фотографии присутствуют и дополнительные детали: марка прибора, класс точности, сопутствующие предметы (например, стакан с жидкостью рядом с термометром), которые подсказывают контекст задачи — что именно измеряется и в каких условиях.

Цена деления шкалы

значение, соответствующее одному наименьшему делению на шкале прибора; вычисляется как разность двух соседних числовых отметок, делённая на количество делений между ними.

В методике преподавания физики цену деления шкалы принято считать первым и обязательным шагом при работе с любым измерительным прибором — без неё правильно снять показание невозможно даже при чёткой фотографии.

Чем внимательнее школьник фиксирует эти пять пунктов при первом взгляде на снимок, тем меньше риск допустить ошибку на следующих этапах решения задачи.

Алгоритм анализа условия по фотографии

Чтобы не пропустить важные детали и не запутаться в данных, разбор снимка стоит выполнять по чёткой последовательности действий, а не «на глаз». Такой подход превращает работу с изображением в привычную задачу, похожую на обычное чтение текстового условия.

Общий алгоритм анализа состоит из трёх последовательных шагов:

1. определение физической величины и типа измерительного прибора на снимке;
2. снятие числового показания и определение единиц измерения по шкале;
3. перевод полученного значения в Международную систему единиц (СИ) и запись условия в виде «Дано».

Каждый из этих шагов подробно разобран в следующих подразделах — с примерами и типичными сложностями, которые встречаются при работе с термометрами, весами, манометрами и электроизмерительными приборами.

Методисты по физике отмечают, что более половины ошибок в задачах с фото-условием связаны не с неверной формулой, а с неправильным определением цены деления или единицы измерения на этапе первичного анализа снимка.

Соблюдение этой последовательности особенно важно для восьмиклассников: на этом этапе обучения ещё формируется навык работы с приборами, и пропуск любого шага почти всегда приводит к ошибке в итоговом ответе, даже если дальнейшие расчёты выполнены верно.

Почему нельзя менять порядок шагов

Определение прибора и величины должно предшествовать снятию показаний, поскольку от типа прибора зависит, как читать шкалу: например, у термометра отсчёт может идти от отметки ниже нуля, а у аналогового вольтметра — по нескольким шкалам с разным пределом измерения. Перевод в СИ логично выполнять последним шагом, чтобы избежать промежуточных ошибок округления.

Шаг 1: определение физической величины и прибора

Первое, с чего начинается разбор любого снимка, — это ответ на вопрос: какой прибор изображён и какую физическую величину он измеряет. От правильного ответа на этот вопрос зависит выбор формулы и единиц измерения на всех последующих этапах решения.

Определить прибор помогает его внешний вид и характерные признаки:

• термометр — узкая стеклянная трубка со шкалой в градусах Цельсия, измеряет температуру;
• весы (рычажные или электронные) — измеряют массу тела, шкала подписана в граммах или килограммах;
• динамометр — пружинный прибор со шкалой в ньютонах, измеряет силу;
• манометр — круглый циферблат со шкалой в паскалях или атмосферах, измеряет давление;
• амперметр и вольтметр — приборы со шкалой в амперах или вольтах, измеряют силу тока и напряжение соответственно.

Если на снимке присутствует подпись или маркировка на корпусе прибора, она почти всегда сразу указывает и на тип прибора, и на измеряемую величину — это самый надёжный ориентир, и его стоит проверять в первую очередь.

Физическая величина

количественная характеристика свойства тела или явления, которую можно измерить с помощью прибора и выразить числом с единицей измерения (например, масса, температура, сила).

В школьном курсе физики 8 класса рассматривается ограниченный набор базовых приборов — термометр, весы, динамометр, манометр, амперметр и вольтметр, — поэтому распознать прибор на фотографии обычно можно уже по его форме и виду шкалы, не читая подписи.

Когда прибор и величина определены, можно переходить к следующему этапу — непосредственному снятию показаний со шкалы и определению единиц измерения.

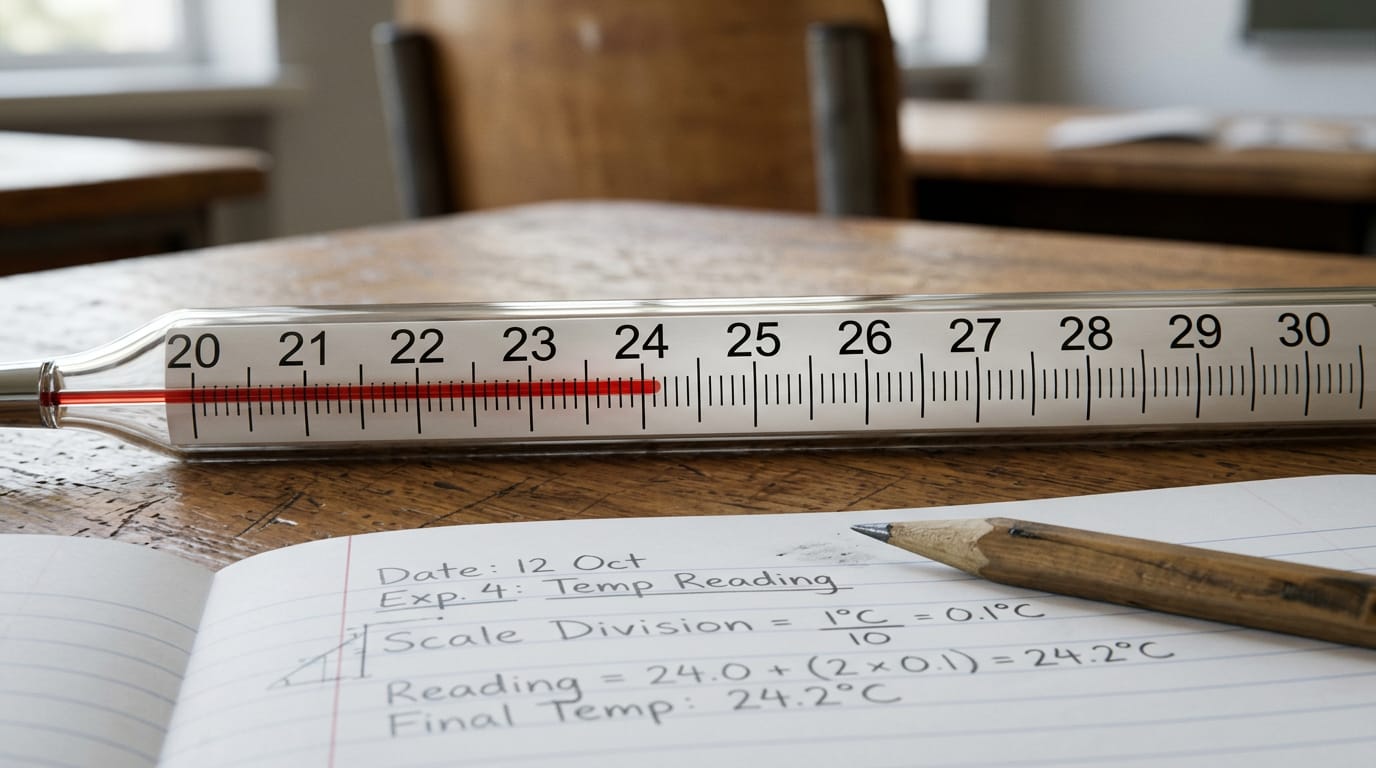

Шаг 2: снятие показаний и единиц измерения

После того как прибор и величина определены, нужно перейти к самому ответственному действию — снять числовое показание со шкалы. Здесь важна не скорость, а точность: любая невнимательность на этом этапе делает бессмысленными все дальнейшие вычисления.

Снятие показания выполняется в три последовательных действия:

1. найти на шкале два ближайших подписанных числовых значения, между которыми находится стрелка, уровень жидкости или указатель;
2. определить цену деления — посчитать количество делений между этими значениями и разделить разницу чисел на их количество;
3. рассчитать итоговое показание, прибавив к меньшему подписанному значению число делений от него до стрелки, умноженное на цену деления.

Например, если на шкале термометра подписаны отметки 20 °C и 30 °C, а между ними — 10 делений, цена деления составит 1 °C. Если стрелка (столбик ртути) находится на 4 деления выше отметки 20 °C, показание равно 24 °C.

Цена деления

величина одного наименьшего деления шкалы прибора, вычисляемая как разность двух соседних подписанных значений, делённая на количество делений между ними.

Отдельное внимание стоит уделить единицам измерения, указанным на шкале или корпусе прибора. Они могут отличаться от привычных: например, давление на манометре иногда подписано в атмосферах или барах, а не в паскалях, а масса на бытовых весах — в граммах, а не в килограммах.

Педагоги-методисты отмечают, что ошибка в определении цены деления — одна из самых частых причин неверного ответа в задачах на 8 класс, даже когда сам прибор и физическая величина определены правильно.

Точное показание и верно распознанная единица измерения — это тот числовой материал, который на следующем шаге предстоит перевести в систему СИ и оформить в виде условия «Дано».

Шаг 3: перевод в СИ и запись «Дано»

Показание снято, единица измерения на шкале распознана — остаётся финальный шаг: привести значение к Международной системе единиц (СИ) и грамотно оформить условие задачи. Без этого действия дальнейшие расчёты по формулам физики будут либо невозможны, либо дадут неверный численный результат.

Основные единицы, которые чаще всего встречаются в задачах 8 класса по фото-условиям, и их перевод в СИ удобно свести в таблицу.

После перевода значения в СИ данные оформляются в виде стандартной записи «Дано» — так, как это принято в физике при письменном решении задач.

1. записать каждую известную величину с её буквенным обозначением и значением в СИ;
2. отдельно указать переведённые значения, если исходная единица на снимке отличалась от СИ (например, t = 24 °C = 297 К);
3. сформулировать, что требуется найти, и только после этого переходить к выбору формулы.

Международная система единиц (СИ)

единая система физических единиц измерения, в которой масса выражается в килограммах, длина — в метрах, время — в секундах, температура — в кельвинах, а сила — в ньютонах.

В российской школьной программе по физике запись условия строго в единицах СИ считается обязательным требованием к оформлению задачи и часто учитывается при выставлении оценки за решение, даже если итоговый численный ответ верен.

После того как «Дано» составлено полностью и корректно, задача по фото-условию фактически ничем не отличается от обычной текстовой — дальше применяются те же формулы и методы решения.

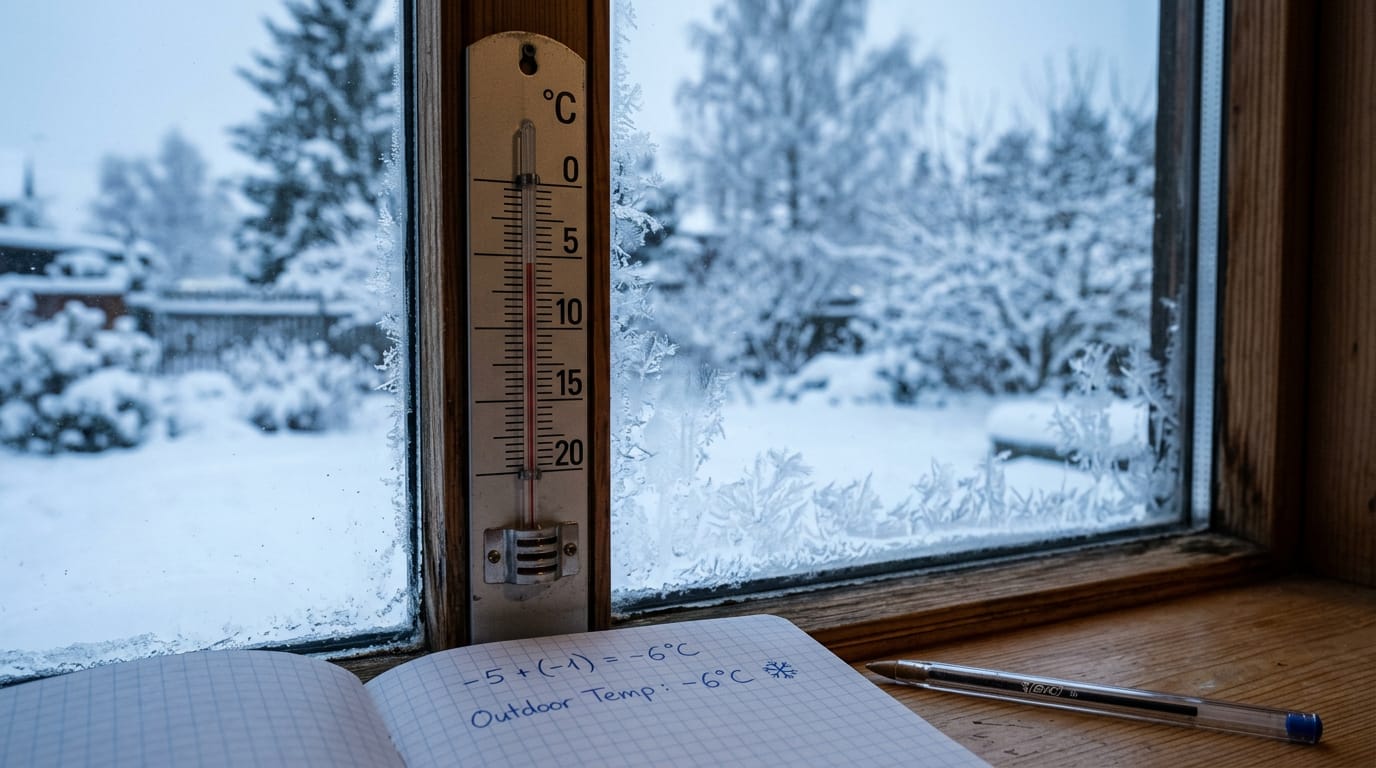

Задачи на измерение температуры по термометру

Термометр — один из самых простых для чтения приборов, и именно поэтому задачи с его фотографией часто встречаются в самом начале изучения темы измерений в 8 классе. Тем не менее даже здесь ученики допускают характерные ошибки, связанные с особенностями шкалы.

При разборе снимка термометра важно обратить внимание на три момента:

• тип шкалы — большинство школьных и бытовых термометров показывают температуру в градусах Цельсия (°C), но встречаются и приборы с двойной шкалой (Цельсия и Фаренгейта);
• наличие отрицательных значений — если столбик жидкости находится ниже нулевой отметки, показание записывается со знаком «минус»;
• цену деления — на бытовых термометрах она обычно составляет 1 °C или 2 °C, но на лабораторных приборах может быть и 0,5 °C.

Рассмотрим пример: на фотографии уличного термометра столбик жидкости остановился между отметками −10 °C и −5 °C, ближе к −5 °C, на 4 деления из 5 при цене деления 1 °C. Итоговое показание составит t = −6 °C. Для перевода в СИ используется формула T = t + 273, поэтому в записи «Дано» значение будет указано как T = 267 К.

Абсолютная температура

температура, отсчитываемая от абсолютного нуля и выраженная в кельвинах (К); связана с температурой по Цельсию соотношением T = t + 273.

По данным методических пособий для 8 класса, задачи на определение температуры по фотографии термометра — самый распространённый тип фото-заданий в школьных сборниках, поскольку такой прибор легко сфотографировать и однозначно прочитать.

Типичная ошибка при работе с такими снимками — забыть про знак «минус» при отсчёте ниже нуля или перепутать направление шкалы, если фотография сделана под углом. Внимательная сверка направления возрастания чисел на шкале перед снятием показания помогает этого избежать.

Задачи по показаниям весов и динамометра

Весы и динамометр внешне похожи — оба имеют шкалу со стрелкой или уровнем, — но измеряют принципиально разные величины. Весы показывают массу тела в килограммах или граммах, а динамометр — силу в ньютонах, и перепутать эти величины на снимке недопустимо, даже если циферблаты выглядят почти одинаково.

При разборе фотографии рычажных или пружинных весов важно учитывать, что цена деления школьных весов обычно составляет 1 г или 2 г, а сама шкала может начинаться не с нуля, если на чаше уже лежит разновес. У динамометра ключевым ориентиром служит положение указателя относительно шкалы в ньютонах: например, если стрелка остановилась на отметке 2 Н при цене деления 0,5 Н и десяти делениях между подписанными числами, показание снимается так же, как и для любого другого прибора со шкалой.

Готовые разборы подобных задач с пошаговыми решениями можно найти в сборниках готовых заданий — например, на https://www.euroki.org/gdz-po-foto, где представлены примеры анализа условий именно по фотографиям приборов, включая весы и динамометры.

Отдельная сложность возникает, когда на снимке динамометр подвешен горизонтально или под углом: в этом случае показание считывается так же, по шкале, но при решении задачи нужно учитывать, что измеренная сила может не совпадать с весом тела, если движение происходит с ускорением.

Динамометр

прибор для измерения силы, действие которого основано на пропорциональной зависимости растяжения пружины от приложенной силы; шкала проградуирована в ньютонах.

В школьном курсе физики связь между массой и весом тела часто становится источником путаницы именно из-за визуального сходства весов и динамометра — оба прибора выглядят как шкала со стрелкой, хотя измеряют разные физические величины.

Пример задачи: динамометр показывает силу 4,5 Н, приложенную к телу массой 500 г. Чтобы найти ускорение тела, массу сначала переводят в СИ (m = 0,5 кг), а затем применяют второй закон Ньютона — a = F / m, что даёт ускорение 9 м/с².

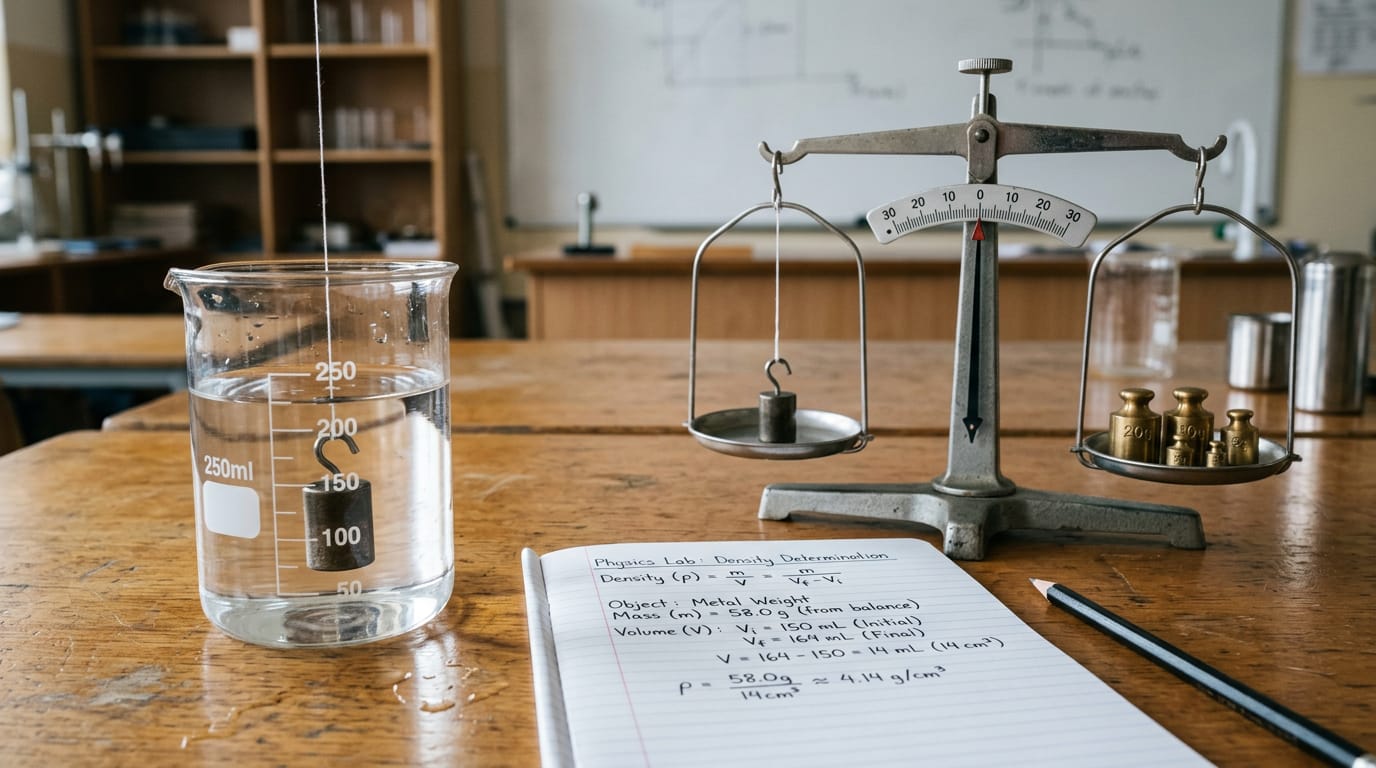

Определение плотности вещества по фото мензурки и весов

Один из самых показательных типов комбинированных задач — определение плотности вещества, когда на снимке представлены сразу два прибора: весы с телом на чаше и мензурка с жидкостью, в которую это тело погружено. Такая задача требует последовательно снять два разных показания и объединить их одной формулой.

Порядок действий при разборе подобного снимка выглядит так:

1. снять показание весов и определить массу тела m в граммах или килограммах;
2. зафиксировать начальный уровень жидкости в мензурке до погружения тела — V?;
3. зафиксировать уровень жидкости после погружения тела — V?;
4. найти объём тела как разность уровней: V = V? − V?;
5. вычислить плотность по формуле ρ = m / V, предварительно переведя массу и объём в единицы СИ (кг и м³).

При работе со шкалой мензурки важно помнить, что цена деления здесь обычно составляет 1 мл или 2 мл, а отсчёт уровня жидкости ведётся по нижнему краю мениска — вогнутой поверхности жидкости у стенок сосуда.

Плотность вещества

физическая величина, равная отношению массы тела к его объёму (ρ = m / V), измеряется в килограммах на кубический метр (кг/м³) в системе СИ.

Определение плотности методом погружения тела в мензурку — один из классических лабораторных опытов курса физики 8 класса, который часто оформляется именно в виде задачи с фотографией двух приборов одновременно.

Например, если весы показывают массу тела 150 г, а уровень жидкости в мензурке поднялся со 100 мл до 150 мл, объём тела составит 50 мл (0,00005 м³), а масса — 0,15 кг. Плотность вещества тогда равна ρ = 0,15 / 0,00005 = 3000 кг/м³.

Задачи на снимках со шкалой манометра и барометра

Манометр и барометр измеряют одну и ту же физическую величину — давление, но применяются в разных ситуациях: манометр показывает давление жидкости или газа в замкнутой системе (например, в шине или котле), а барометр — атмосферное давление. Внешне оба прибора часто выглядят как круглый циферблат со стрелкой, поэтому определить конкретный тип прибора помогает подпись на корпусе или контекст задачи, изображённый на снимке.

При чтении шкалы этих приборов встречаются сразу несколько систем единиц, и это главная сложность подобных задач:

• паскали (Па) — основная единица давления в СИ;
• атмосферы (атм) — часто используются в бытовых манометрах, 1 атм ≈ 101 325 Па;
• миллиметры ртутного столба (мм рт. ст.) — традиционная единица для барометров, 1 мм рт. ст. ≈ 133 Па;
• бары — распространены на технических манометрах, 1 бар = 100 000 Па.

Например, если стрелка манометра на снимке остановилась на отметке 2 атм, для записи в «Дано» это значение нужно перевести в паскали: p = 2 × 101 325 Па ≈ 202 650 Па. Аналогично, показание барометра 750 мм рт. ст. переводится как p = 750 × 133 ≈ 99 750 Па.

Атмосферное давление

давление, которое оказывает воздушная оболочка Земли на все находящиеся в ней предметы; измеряется барометром и в нормальных условиях составляет около 101 325 Па (760 мм рт. ст.).

Нормальное атмосферное давление, принятое в физике за эталонное значение, составляет 760 мм рт. ст. на уровне моря — именно эту величину чаще всего используют как ориентир при проверке правдоподобности показаний барометра на снимке.

Отдельное внимание при разборе фотографии манометра стоит уделить шкале с несколькими диапазонами: на некоторых приборах одновременно нанесены деления в атмосферах и мегапаскалях, и важно определить, по какой именно шкале снимается показание, прежде чем приступать к переводу в СИ.

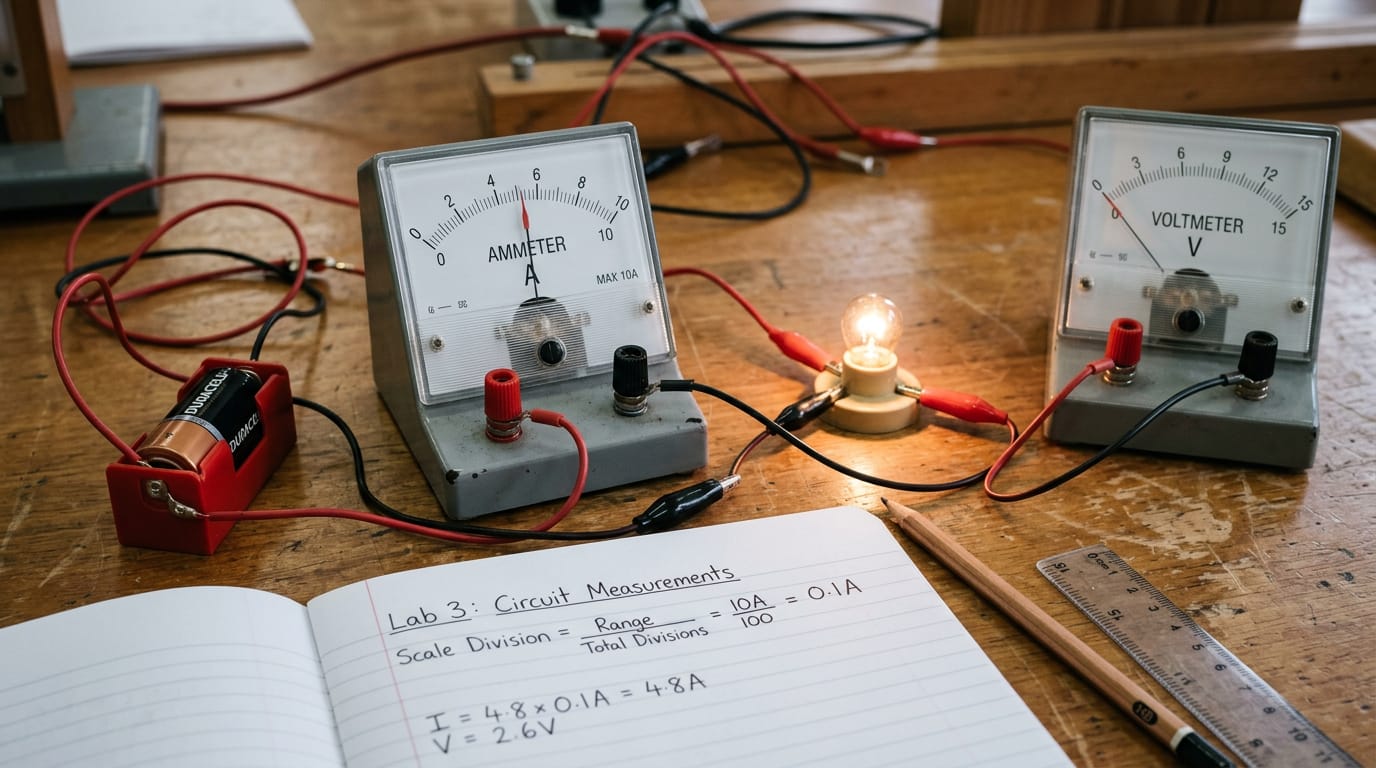

Разбор задач по фотографиям электроприборов (амперметр, вольтметр)

Фотографии амперметра и вольтметра — один из самых частых типов заданий в 8 классе, потому что тема «Электрические явления» напрямую опирается на умение снимать показания приборов. Задача усложняется тем, что на снимке шкала может быть многопредельной: у прибора несколько рядов делений и несколько клемм подключения, и ошибка в выборе предела сразу искажает весь расчёт.

Прежде чем снимать показания, нужно определить два прибора по внешним признакам. Амперметр включается в цепь последовательно, поэтому на фото у него обычно два зажима «в разрыв» провода, а на шкале указана единица А (ампер) или мА (миллиампер). Вольтметр подключается параллельно участку цепи, на шкале стоит буква V или обозначение В (вольт), а зажимы на фотографии часто подходят к прибору «сбоку», от точек цепи, а не в разрыв.

Амперметр

прибор для измерения силы тока в цепи, включается последовательно с потребителем.

Вольтметр

прибор для измерения напряжения (разности потенциалов) на участке цепи, включается параллельно этому участку.

Предел измерения

наибольшее значение величины, которое можно измерить прибором на данной шкале без риска его повредить.

Как читать шкалу на снимке прибора

Главная сложность фотографии — низкое разрешение или блики на стекле прибора, из-за которых цифры на шкале видны нечётко. Чтобы не ошибиться, разбирайте показания по шагам.

1. Найдите на шкале ближайшую к стрелке (или к отмеченному значению) числовую отметку слева и справа — так называемые «оцифрованные» деления.
2. Определите предел измерения прибора — самое большое число на шкале, соответствующее его максимальной клемме или переключателю.
3. Посчитайте количество маленьких делений (промежутков, а не штрихов) между двумя соседними оцифрованными числами.
4. Вычислите цену деления по формуле и определите точное положение стрелки.

Формула для нахождения цены деления одинакова для любых стрелочных приборов, включая амперметр и вольтметр:

Цена деления = (большее значение − меньшее значение) / число делений между ними. Например, если между отметками «2 А» и «3 А» на шкале 5 делений, цена деления равна (3 − 2) / 5 = 0,2 А.

После того как цена деления найдена, показание прибора получают, умножив число делений, на которое отклонилась стрелка от нуля, на цену деления. Если стрелка стоит не точно на штрихе, а между ними, в задачах 8 класса обычно допускается округление до ближайшего деления, если в условии не сказано иное.

Пример разбора снимка амперметра

Предположим, на фотографии амперметр включён в цепь с лампочкой, шкала имеет предел 3 А и 15 делений, стрелка стоит на седьмом делении от нуля. Разбор такой задачи выглядит так.

• Определяем цену деления: 3 А / 15 делений = 0,2 А.
• Умножаем цену деления на число делений под стрелкой: 0,2 А × 7 = 1,4 А.
• Записываем результат в «Дано»: I = 1,4 А, переводить в СИ не требуется, так как ампер — уже единица СИ.

Для вольтметра алгоритм полностью аналогичен, меняется только единица измерения — вольт вместо ампера. Если на снимке видно несколько шкал (например, на 3 В и на 15 В), важно понять, какая клемма прибора задействована на фото: от этого зависит, какую именно шкалу использовать для расчёта цены деления.

Отдельное внимание стоит уделить многопредельным приборам — на фотографии такого амперметра или вольтметра видно несколько клемм с разными числами (например, «3 А» и «10 А»). Для расчёта нужно использовать ту шкалу и тот предел, которые соответствуют подключённой на снимке клемме, иначе цена деления будет рассчитана неверно.

Как распознать многопредельный прибор на нечётком фото

Если на фотографии видно две подписи рядом с разными зажимами, а на циферблате — два ряда цифр одного цвета или два цвета линий, перед вами многопредельный прибор. Ориентируйтесь на то, к какому зажиму на снимке подходит провод: если он подключён к клемме «10 А», используйте шкалу с пределом 10 А, даже если на том же циферблате есть более мелкая шкала на 3 А. Перепутанная шкала — одна из самых частых причин неверного ответа в задачах с фотографиями приборов.

Типичные ошибки при чтении показаний со снимка

Даже если школьник знает формулу цены деления наизусть, на фотографии прибора легко ошибиться из-за ракурса съёмки, бликов или нечёткого фокуса. Ниже разобраны самые частые ошибки, которые встречаются при разборе условий по снимкам термометров, весов, амперметров и других приборов.

Ошибка 1: путаница делений и промежутков

Самая распространённая ошибка — подсчёт штрихов вместо промежутков между ними. Если между отметками «10» и «20» на шкале нанесено 9 маленьких чёрточек, то промежутков (делений) между ними будет 10, а не 9. Ошибка в счёте сразу искажает цену деления и, соответственно, весь дальнейший результат.

Ошибка 2: выбор «неудобных» отметок вместо соседних

Для расчёта цены деления нужно брать только соседние оцифрованные отметки — те, между которыми на шкале нет других подписанных чисел. Часто школьники по невнимательности берут значения через одну отметку (например, «0» и «100» вместо «30» и «40»), что даёт совершенно неверную цену деления.

Нельзя вычислять цену деления, деля максимальное значение шкалы на общее число всех делений — это распространённая методическая ошибка, которая приводит к результату, ничего не имеющему общего с реальной ценой деления прибора.

Ошибка 3: параллакс при взгляде на фото

Если снимок сделан не строго перпендикулярно шкале прибора, а под углом, стрелка или уровень жидкости на снимке визуально «съезжает» в сторону от истинного положения. Это явление называется параллаксом — кажущимся смещением показания из-за неправильного угла наблюдения.

Параллакс

кажущееся смещение положения стрелки (или уровня жидкости) относительно шкалы, возникающее при взгляде на прибор не под прямым углом.

На фотографии распознать параллакс можно по косвенным признакам: если стрелка прибора выглядит «толще» с одной стороны или тень от неё падает не строго вдоль оси прибора, скорее всего, снимок сделан под углом. В таких случаях стоит ориентироваться на видимую проекцию кончика стрелки на шкалу, а не на её визуальное продолжение.

Ошибка 4: неверный выбор шкалы у многопредельного прибора

У амперметров, вольтметров и манометров на одном циферблате часто нанесено сразу две или три шкалы под разные пределы измерения. Если на снимке видно, к какой клемме подключён прибор, но ученик по невнимательности читает показания по «соседней» шкале, ответ получается неверным в несколько раз.

• Всегда определяйте предел измерения по подключённой на фото клемме или положению переключателя, а не берите первую попавшуюся шкалу.
• Проверяйте, не перепутаны ли единицы измерения между шкалами (например, А и мА на одном амперметре).
• Если на фотографии клемма не видна чётко, ищите на снимке подпись предела рядом со шкалой.

Ошибка 5: округление на промежуточных шагах

Ещё одна частая проблема — округление разности значений или частного при вычислении цены деления до того, как получен окончательный результат. Такое промежуточное округление накапливает погрешность и может исказить итоговый ответ на десятые доли, что для контрольных работ 8 класса часто означает потерю балла.

Почему единицы измерения нельзя пропускать даже в промежуточных расчётах

Если при вычислении цены деления не подписывать единицы (А, В, мл, °C и так далее), легко перепутать порядок величин — например, принять миллиамперы за амперы. На фотографии прибора единица обычно подписана мелким шрифтом рядом со шкалой, и её стоит сверять отдельно, ещё до начала расчётов, чтобы не переносить ошибку в финальный ответ и запись «Дано».

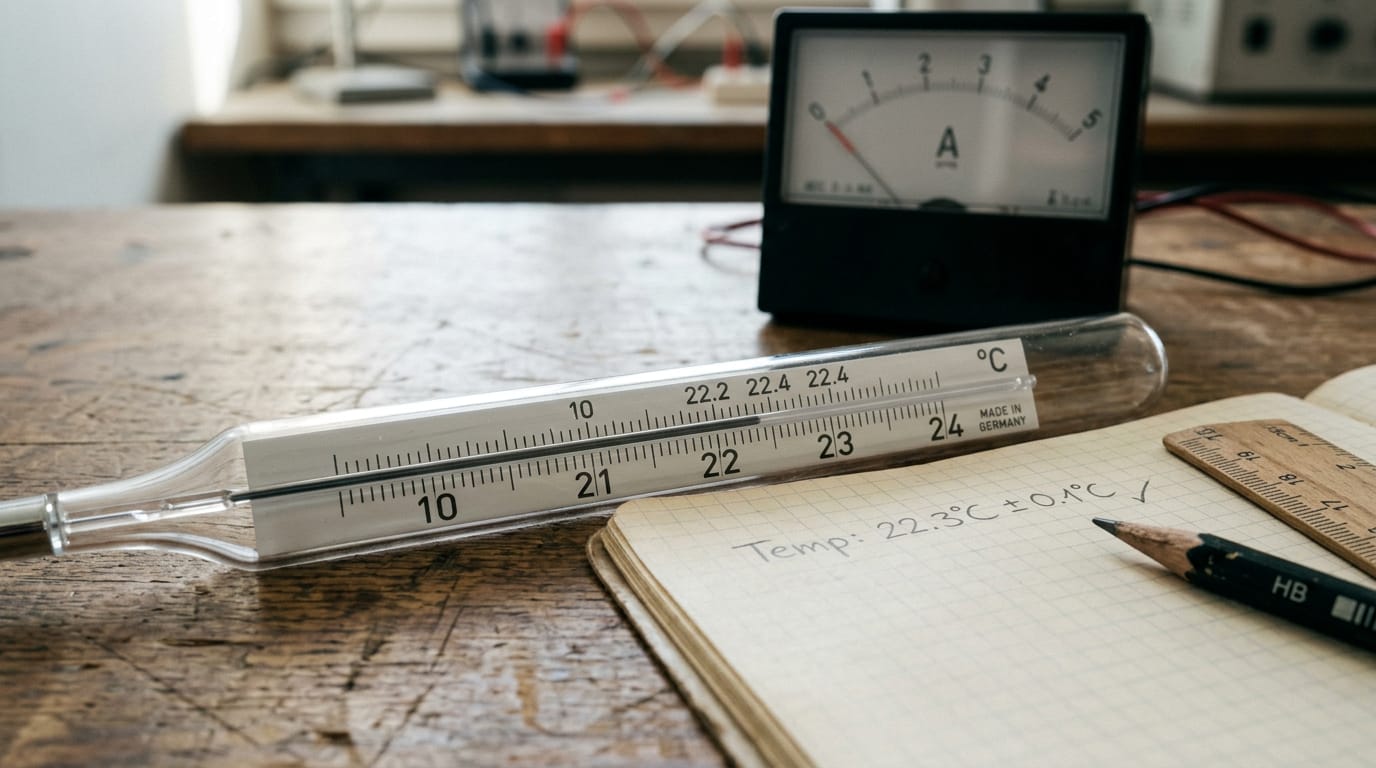

Округление и погрешность измерений

Любое измерение по фотографии прибора неизбежно содержит небольшую неточность — стрелка редко останавливается точно на числовой отметке. В школьном курсе физики 8 класса эту неточность принято описывать через понятие погрешности измерения, и умение её оценивать напрямую влияет на то, как правильно округлить и записать полученный результат.

Погрешность измерения

отклонение измеренного значения от истинного, которое неизбежно возникает из-за конечной точности прибора.

Абсолютная погрешность

величина отклонения, выраженная в тех же единицах, что и сама измеряемая величина.

Для приборов со шкалой (термометр, амперметр, вольтметр, весы, манометр) в школьной практике действует простое и хорошо запоминающееся правило.

Погрешность прямого измерения принимают равной половине цены деления шкалы измерительного прибора. Например, если цена деления амперметра составляет 0,2 А, то погрешность измерения равна 0,1 А.

Это правило применимо к любому снимку прибора, если стрелка или уровень жидкости на фотографии останавливается между двумя соседними делениями. В этом случае показание округляют до ближайшего деления, а разброс в пределах половины деления в любую сторону считается допустимой погрешностью.

Порядок работы с погрешностью при разборе задачи по фотографии выглядит так.

1. Определить цену деления прибора по снимку (разность соседних оцифрованных отметок, делённая на число делений между ними).
2. Снять показание — положение стрелки или уровня жидкости относительно шкалы.
3. Вычислить абсолютную погрешность как половину цены деления.
4. Записать окончательный результат в виде x ± Δx, где x — показание прибора, а Δx — абсолютная погрешность.

Например, если по фотографии термометра видно, что столбик ртути стоит между отметками 22 °C и 23 °C, ближе к 22, а цена деления равна 1 °C, то результат измерения записывают как t = (22 ± 0,5) °C. Такая запись показывает, что истинное значение температуры лежит в промежутке от 21,5 °C до 22,5 °C.

Отдельное правило касается округления самого числового результата. Округлять вычисления нужно только на финальном этапе, а не на промежуточных шагах: если округлить цену деления или частное раньше времени, ошибка накопится и исказит итоговый ответ. Последняя значащая цифра результата должна находиться в том же разряде, что и последняя цифра погрешности — например, если погрешность равна 0,1, результат не может содержать сотые доли вроде 22,34, его нужно округлить до 22,3.

В заданиях, где по снимку требуется найти плотность вещества или другую величину, вычисленную по формуле из нескольких измерений, погрешности отдельных величин складываются, и итоговый ответ становится менее точным, чем каждое из исходных измерений. В 8 классе подробный расчёт суммарной погрешности обычно не требуется, но полезно понимать, что чем больше измерений участвует в вычислении, тем аккуратнее нужно относиться к округлению на каждом шаге.

Зачем вообще указывать погрешность, если в учебнике этого не требуют явно

Даже если в условии задачи не спрашивают отдельно погрешность измерения, понимание её природы помогает избежать типичной ошибки — записи результата с «лишней» точностью. Например, нельзя утверждать, что по фотографии амперметра сила тока равна ровно 1,43678 А, если цена деления прибора всего 0,2 А: такая запись создаёт ложное впечатление точности, которой прибор физически обеспечить не может.

Как оформить решение после анализа снимка

После того как данные со снимка прочитаны, переведены в СИ и записаны в «Дано», начинается собственно оформление решения. В школьной физике действует единый стандарт записи, который учитель ожидает увидеть в тетради независимо от того, откуда взяты исходные данные — из текста задачи или с фотографии прибора.

Лист тетради традиционно делится на две части. Слева располагается краткая запись условия «Дано» вместе с переводом в СИ, справа — само решение с формулами, чертежом (если он нужен) и вычислениями. Такое разделение упрощает проверку: учитель сразу видит, какие данные использованы и как они превратились в ответ.

1. Переписать (или воспроизвести по снимку) краткое условие «Дано» с переводом единиц в СИ — этот этап уже разобран в шагах анализа фотографии.
2. Если задача связана со схемой или графиком на снимке, выполнить аккуратный чертёж от руки, перенеся на него обозначения именно в тех буквах, что фигурируют в «Дано».
3. Записать физическую формулу (или закон), связывающую известные величины с искомой.
4. Если готовой формулы нет, вывести её из базовых соотношений, выражая неизвестную величину через данные условия.
5. Подставить числовые значения вместе с единицами измерения и выполнить вычисления.
6. Проверить размерность полученного результата — единицы в правой и левой части равенства должны совпадать.
7. Записать ответ с указанием единицы измерения и, если требуется, оценить его правдоподобность.
