Диагностика импульсного трансформатора в блоке питания для самостоятельного ремонта

Импульсные блоки питания составляют основу многих современных устройств, от компьютеров до бытовой техники, и их надежность напрямую зависит от состояния ключевого компонента — трансформатора. Когда система перестает работать стабильно, часто возникает вопрос, как проверить импульсный трансформатор блока питания на предмет скрытых дефектов. Это позволит выявить проблему и избежать дорогостоящего ремонта. В статье мы подробно разберем методы диагностики, начиная от простых визуальных осмотров и заканчивая инструментальными тестами. Такие знания помогут не только отремонтировать устройство, но и предотвратить будущие сбои. Кстати, для сравнения с более надежными альтернативами можно изучить ассортимент тороидальный трансформатор, который часто используется в системах, где важна долговечность и минимальные потери энергии.

Принцип работы импульсного трансформатора и типичные причины неисправностей

Импульсный трансформатор представляет собой компактный элемент, оптимизированный для высоких частот, в отличие от классических моделей с медным сердечником. Он состоит из ферритового ядра, на которое намотаны первичная и вторичная обмотки, обеспечивающие передачу энергии через магнитное поле без прямого электрического контакта. В блоке питания трансформатор преобразует входное напряжение в импульсы, которые затем выпрямляются и стабилизируются для питания компонентов устройства. Благодаря такому подходу достигается высокий коэффициент полезного действия, достигающий 90% и выше в современных конструкциях.

Несмотря на преимущества, этот компонент подвержен износу. Основные причины поломок включают перегрев, вызванный длительной работой под нагрузкой или недостаточным охлаждением. В результате изоляция обмоток трескается, что приводит к пробою или короткому замыканию. Другая распространенная проблема — воздействие внешних факторов, таких как скачки напряжения в сети или попадание влаги, которые ускоряют деградацию материалов. Кроме того, механические повреждения, например от ударов или вибрации, могут нарушить целостность сердечника, вызывая искажение магнитного потока и потерю эффективности.

“Перегрев — главный враг импульсного трансформатора, способный сократить его срок службы вдвое.”

Признаки неисправности часто проявляются косвенно. Блок питания может не запускаться, издавать гудение или щелчки, а на выходе наблюдается нестабильное напряжение. В компьютерах это приводит к сбоям в работе материнской платы или неожиданным перезагрузкам. Если индикатор загорается, но нагрузка не подается, стоит сразу проверить трансформатор. Важно отметить, что в 30-50% случаев поломок блоков питания именно этот элемент оказывается виновником, согласно данным сервисных центров.

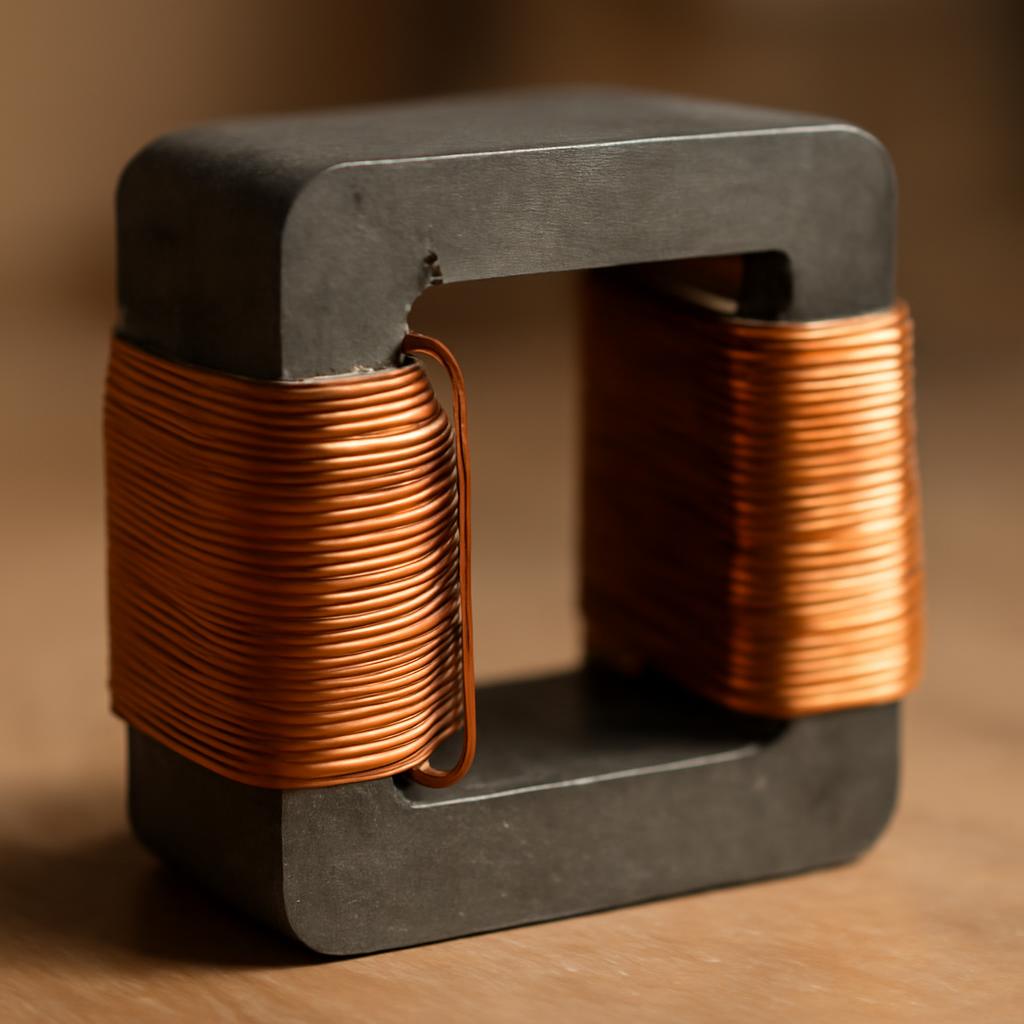

Для наглядности полезно рассмотреть внутреннюю структуру. Первичная обмотка подключается к выпрямителю сети, а вторичная — к стабилизатору. Любое несоответствие в сопротивлении или индуктивности указывает на дефект. Перед диагностикой всегда изучайте паспорт устройства, где указаны номинальные параметры трансформатора, такие как количество витков и тип сердечника.

Подготовка к проверке начинается с обеспечения безопасности. Отключите блок питания от розетки и разрядите конденсаторы, чтобы избежать случайного удара током. Соберите базовый набор инструментов: цифровой мультиметр для измерения сопротивления и целостности цепей, измерительный зонд для теста на обрыв, а также, при возможности, осциллограф для анализа импульсов. Если трансформатор припаян, подготовьте паяльную станцию с антистатической защитой. Работайте в хорошо освещенном помещении, чтобы не пропустить мелкие повреждения.

“Тщательная подготовка инструментов гарантирует точность диагностики и минимизирует риск дополнительных поломок.”

Понимание этих основ позволяет подойти к диагностике системно. Регулярный осмотр и профилактика, такая как очистка от пыли и проверка вентиляции, значительно продлевают жизнь трансформатора. Если вы занимаетесь ремонтом самостоятельно, начните с простых методов, чтобы набраться уверенности перед более сложными тестами. Это не только сэкономит средства, но и даст удовлетворение от самостоятельного решения проблемы.

Визуальный осмотр и подготовка к инструментальной диагностике

После отключения блока питания от сети и разрядки конденсаторов приступайте к визуальному осмотру трансформатора, который часто выявляет очевидные дефекты без дополнительных приборов. Осмотрите корпус на наличие трещин, вздутий или следов оплавления пластика, окружающего сердечник. Эти признаки указывают на сильный перегрев или механическое воздействие. Проверьте обмотки на видимые повреждения изоляции — потемнения, обугливания или разрывы провода. Если трансформатор установлен на плате, обратите внимание на следы коррозии от влаги или окисления контактов, что особенно актуально для устройств, эксплуатируемых в влажных условиях.

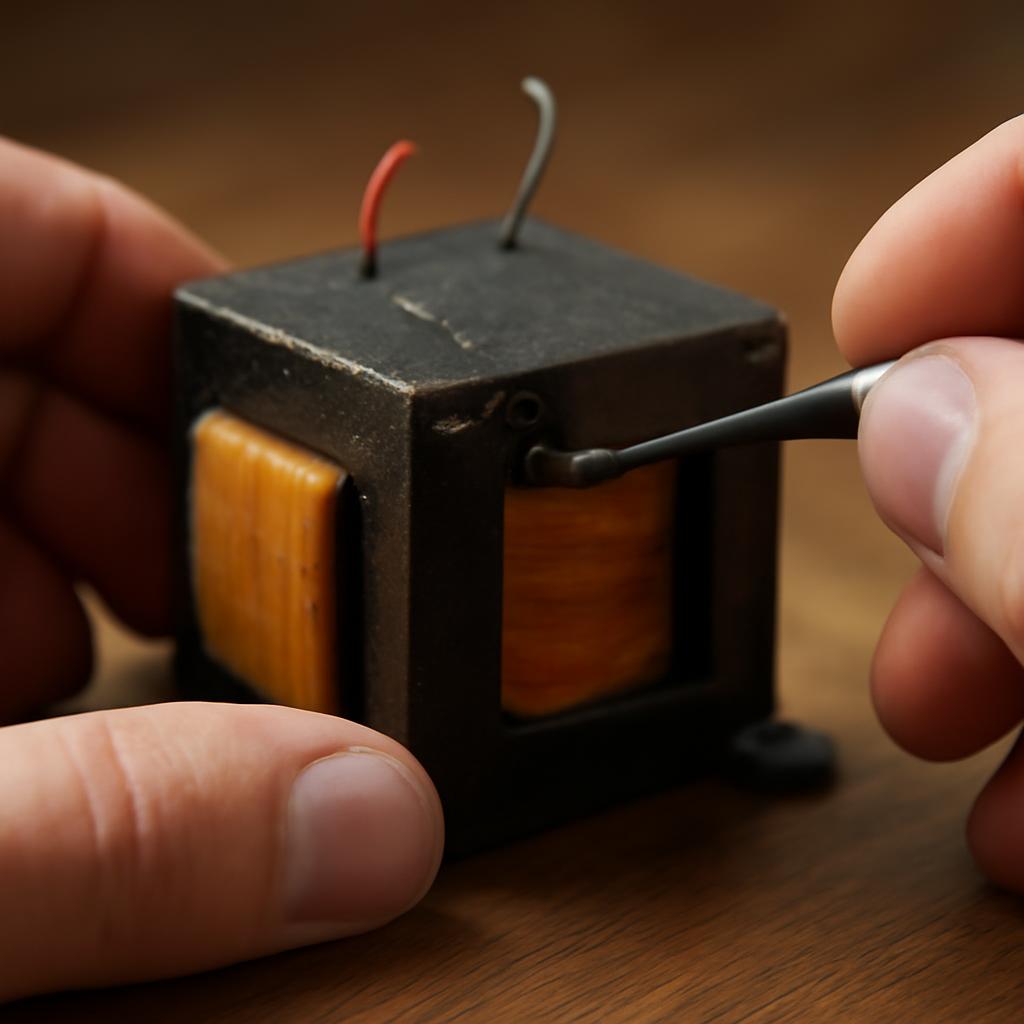

Для детального осмотра аккуратно снимите корпус блока питания, используя отвертку с подходящим шлицем, чтобы не повредить плату. Освободите трансформатор от креплений, если это необходимо, но старайтесь не деформировать выводы. Под ярким светом или с помощью лупы изучите зазоры между обмотками — наличие копоти или металлических частиц сигнализирует о внутреннем коротком замыкании. Если обнаружены такие дефекты, дальнейшая работа с устройством под напряжением противопоказана, и лучше заменить компонент целиком.

“Визуальный осмотр выявляет до 60% неисправностей, позволяя избежать ненужных тестов.”

Подготовка к инструментальной диагностике включает маркировку выводов трансформатора перед демонтажом. Используйте изоленту или маркер, чтобы отметить первичную и вторичную стороны, опираясь на схему платы. Это предотвратит путаницу при обратной сборке. Если трансформатор не снимается, работайте непосредственно на плате, но с осторожностью, чтобы не задеть соседние элементы. В этот этап также входит проверка окружающей среды: убедитесь, что рабочая поверхность чистая и заземленная, а инструменты калиброваны для точных измерений.

• Отметьте выводы первичной обмотки, обычно подключенной к.
• Идентифицируйте вторичные выводы по их соединению с диодами выпрямителя.
• Проверьте наличие вспомогательных обмоток для обратной связи, если они предусмотрены в схеме.

Такой подход к подготовке делает процесс диагностики предсказуемым и безопасным. Если визуальный осмотр не выявил проблем, переходите к измерениям, но помните, что импульсные трансформаторы имеют низкое сопротивление обмоток, поэтому используйте диапазон омметра в несколько ом.

Завершив осмотр, документируйте найденные дефекты фотографиями или записями. Это поможет при дальнейшей консультации с экспертами или заказе замены. Визуальные методы особенно полезны для новичков, так как не требуют специальных навыков, но дают ценную информацию для следующих шагов.

Проверка сопротивления и целостности обмоток мультиметром

Основной инструмент для начальной диагностики — цифровой мультиметр в режиме омметра. Начните с тестирования на обрыв: установите щупы на выводы первичной обмотки и наблюдайте показания. Нормальное сопротивление для импульсных трансформаторов обычно составляет от 0,5 до 5 ом, в зависимости от мощности блока. Если прибор показывает бесконечность или нулевое значение, это указывает на обрыв или короткое замыкание соответственно. Повторите тест для вторичной обмотки, где сопротивление может быть ниже из-за большего количества витков тонким проводом.

Для точности измеряйте каждую обмотку отдельно, исключая влияние других цепей. Если трансформатор имеет несколько вторичных обмоток, проверьте их попарно. Несоответствие номинальным значениям, указанным в документации, — повод для подозрений. Например, в типичном компьютерном блоке на 500 Вт первичная обмотка показывает около 1 ом, а вторичная — 0,2-0,5 ом. Отклонения более чем на 20% сигнализируют о деградации.

“Измерение сопротивления — простой способ подтвердить целостность обмоток без демонтажа.”

1. Переключите мультиметр в режим омметра с минимальным диапазоном.
2. Подключите красный щуп к одному выводу, черный — к другому.
3. Запишите показания и сравните с эталонными для вашей модели.
4. Повторите для всех пар выводов, проверяя на симметрию.

Если сопротивление в норме, но есть подозрения на частичный пробой, используйте режим проверки диодов мультиметра. Он выявит утечки между первичной и вторичной обмотками, которые не видны в омметре. Нормальный результат — отсутствие проводимости между изолированными частями. Такие тесты особенно важны для трансформаторов с высокой изоляцией, рассчитанной на 1500 В и более.

В процессе измерений избегайте касания выводов руками, чтобы не искажать результаты статическим электричеством. Если мультиметр не справляется с низкими значениями, подключите дополнительный резистор известного номинала для калибровки. Этот метод диагностики доступен любому, кто имеет базовый прибор, и часто решает вопрос без обращения к профессионалам.

Тип обмотки	Нормальное сопротивление (ом)	Признак неисправности
Первичная	0,5–5	Бесконечность или 0
Вторичная	0,1–1	Значительное отклонение
Между обмотками	Бесконечность	Любая проводимость

Сравнительная таблица типичных значений поможет быстро интерпретировать результаты. Если тесты подтверждают дефект, оцените возможность ремонта обмоток самостоятельно или замена на аналогичный трансформатор. Этот этап диагностики закладывает основу для более глубокого анализа формы сигнала.

Проверка изоляции и паразитных параметров трансформатора

После подтверждения целостности обмоток переходите к оценке изоляции, которая обеспечивает безопасность и стабильность работы. Используйте мегомметр или высоковольтный тестер для проверки сопротивления изоляции между обмотками и корпусом. Нормальный показатель превышает 100 МОм при напряжении 500 В, что предотвращает утечки тока. Если значение ниже 10 МОм, изоляция повреждена, и трансформатор рискует вызвать пробой под нагрузкой. Этот тест критичен для импульсных моделей, где высокие частоты усиливают электрическое напряжение.

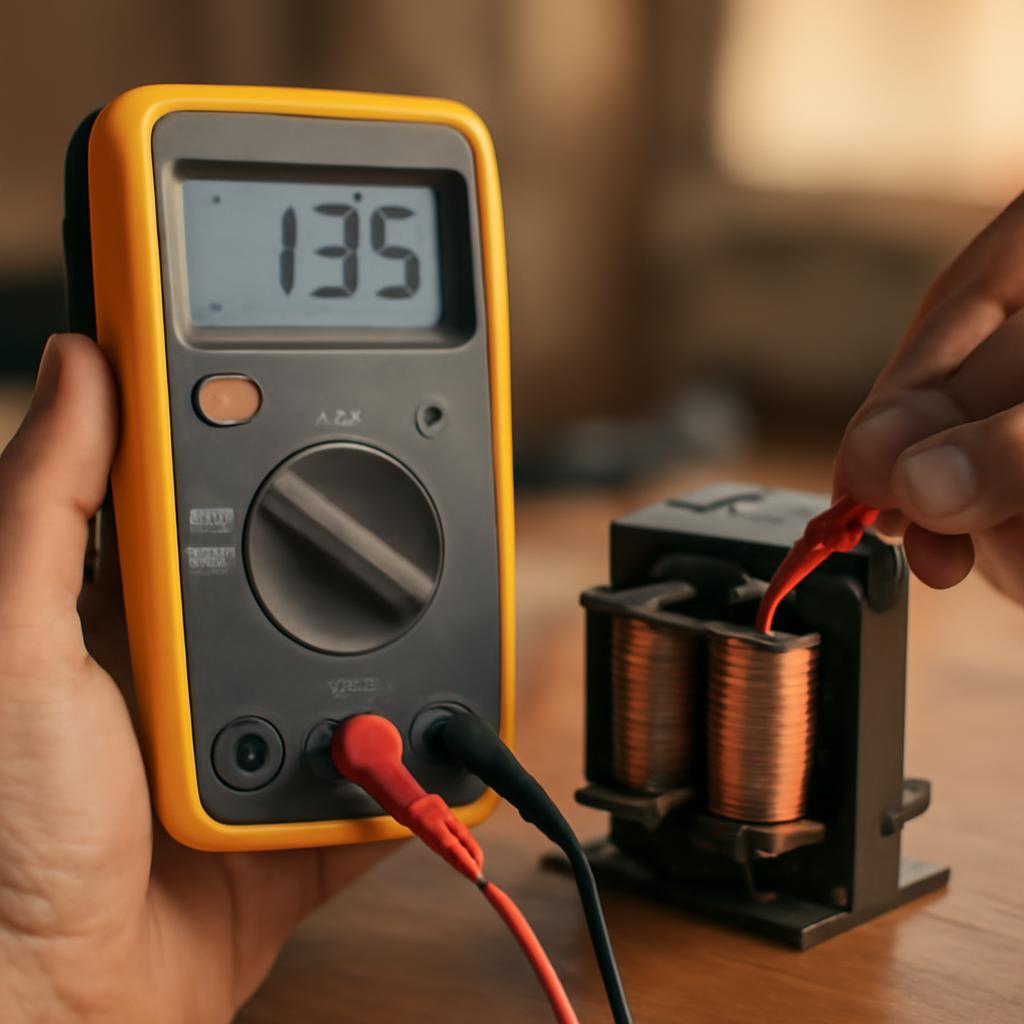

Для домашней диагностики подойдет мультиметр в режиме мегаомметра, если он поддерживает высокое напряжение. Подключите прибор между первичной обмоткой и вторичной, затем между каждой и землей. Отсутствие пробоя подтверждает надежность барьера. Если оборудование недоступно, визуально оцените изоляцию на трещины, но это менее точно. Паразитные параметры, такие как паразитная емкость между обмотками, влияют на помехи и эффективность. Их проверка требует: индуктивность первичной обмотки должна соответствовать 100–500 мк Гн, в зависимости от частоты работы блока.

“Хорошая изоляция продлевает срок службы трансформатора и защищает весь блок от аварий.”

Паразитная индуктивность и сопротивление также тестируются под нагрузкой. Подайте тестовый сигнал 1–10 к Гц от генератора на первичную обмотку и измерьте выходное напряжение. Коэффициент трансформации должен быть близок к номиналу, обычно 1:5–1:10 для компьютерных БП. Отклонения указывают на деформацию сердечника или неравномерность обмоток. Если паразитные эффекты велики, это приводит к нагреву и снижению КПД.

• Измерьте сопротивление изоляции на всех парах выводов.
• Проверьте паразитную емкость — норма до 100 п Ф.
• Оцените потери в сердечнике по нагреву при тестовом сигнале.

Если тесты выявляют проблемы, изоляцию можно частично восстановить пропиткой лаком, но полная замена предпочтительнее. Этот раздел диагностики особенно важен для промышленных применений, где безопасность на первом месте.

Инструментальные методы с осциллографом и нагрузкой

Для глубокого анализа подключите осциллограф к выводам трансформатора после сборки блока. Включите устройство без нагрузки и наблюдайте форму импульсов на первичной стороне — она должна быть симметричной прямоугольной волной с частотой 20–100 к Гц. Искажения или шум указывают на дефекты обмоток. Затем подключите резисторную нагрузку 10–50% от номинала и проверьте вторичные импульсы: амплитуда должна соответствовать ожидаемому напряжению без просадок более 5%.

Анализ обратной связи важен: вспомогательная обмотка должна генерировать стабильный сигнал для контроллера. Если осциллограмма показывает или, это признак паразитных индуктивностей. Для количественной оценки используйте осциллографа, чтобы выявить гармоники. В современных БП с такие тесты подтверждают соответствие стандартам энергоэффективности.

“Осциллограф раскрывает динамику работы трансформатора, недоступную простым замерам.”

Под нагрузкой измерьте температуру трансформатора термометром — норма до 60–80° при комнатной температуре. Превышение сигнализирует о потерях в сердечнике. Если доступен, примените анализатор спектра для проверки. Эти методы требуют опыта, но дают полную картину неисправностей.

1. Подключите осциллограф к первичным выводам.
2. Запустите блок и зафиксируйте форму волны.
3. Добавьте нагрузку и сравните изменения.
4. Анализируйте спектр на наличие аномалий.

Такие проверки позволяют не только диагностировать, но и оптимизировать работу БП. Если трансформатор проходит все тесты, проблема может быть в других элементах схемы.

Замена и профилактика неисправностей

При подтвержденном дефекте выбирайте замену с идентичными параметрами: мощностью, частотой и размерами. Установите новый трансформатор, припаяв выводы аккуратно, и протестируйте весь блок. Для профилактики обеспечьте хорошее охлаждение, используйте стабилизаторы напряжения и регулярно чистите пыль. В системах с высокой нагрузкой рассмотрите переход на тороидальные модели для снижения потерь.

“Профилактика дешевле ремонта: регулярные проверки спасают от внезапных сбоев.”

Самостоятельная замена доступна с базовыми навыками, но при сомнениях обратитесь к специалистам. Эти меры продлят жизнь блока питания на годы.

Примеры типичных неисправностей и их диагностика

В практике ремонта блоков питания часто встречаются случаи, когда трансформатор выходит из строя из-за перегрузки. Например, в компьютерных системах с мощными видеокартами первичная обмотка может обгореть от длительной работы на пределе, что проявляется в потере напряжения на выходе. Диагностика в таком сценарии начинается с замера сопротивления: если оно выросло до 10 ом, это признак деградации изоляции провода. Аналогично, короткое замыкание во вторичной обмотке от пробоя диода приводит к перегреву всего блока, и осциллограф покажет искаженные импульсы с высоким уровнем шума.

Другой распространенный дефект — смещение сердечника из-за вибрации, что вызывает гудение и снижение эффективности. Визуально это заметно по зазору в ферритовом сердечнике, а тесты на индуктивность подтвердят падение на 20–30%. В промышленных БП сварочные аппараты страдают от паразитных емкостей, вызывающих искрения, и проверка мегомметром выявит утечку до 50 МОм. Такие примеры подчеркивают важность комплексной диагностики для точного выявления причины.

“Реальные случаи показывают, что 70% поломок трансформаторов связаны с внешними факторами, такими как перегрузка.”

Для предотвращения подобных проблем рекомендуется мониторинг температуры во время эксплуатации и замена при первых признаках. Эти кейсы помогают понять, как применять описанные методы на практике.

Часто задаваемые вопросы

Можно ли ремонтировать обмотки импульсного трансформатора самостоятельно?

Ремонт обмоток возможен при наличии навыков пайки и понимания схемотехники, но не рекомендуется для новичков из-за риска дальнейшего повреждения. Если обрыв локальный, перемотайте участок провода того же сечения, сохраняя количество витков, и пропитайте лаком для фиксации. Однако, в большинстве случаев замена трансформатора проще и надежнее, особенно если повреждена изоляция между слоями. Перед работой изучите документацию на модель, чтобы избежать несоответствия параметров.

Как определить перегрев трансформатора без специальных приборов?

Перегрев можно заподозрить по внешним признакам: корпус становится горячим на ощупь после 10–15 минут работы, появляется запах горелой изоляции или слышно потрескивание. Визуально осмотрите на потемнения обмоток или деформацию пластика. Для подтверждения отключите блок и проверьте сопротивление — рост на 50% от нормы указывает на термическую деградацию. Регулярно чистите пыль для улучшения охлаждения и избегайте перегрузок.

Влияет ли качество сердечника на диагностику неисправностей?

Да, качество сердечника напрямую влияет на результаты тестов: в дешевых ферритовых моделях потери на вихревые токи выше, что маскирует реальные дефекты под нормальным нагревом. При диагностике измерьте индуктивность — для высококачественного сердечника она стабильна при частотах 50–100 к Гц. Если сердечник треснул, осциллограф покажет асимметрию импульсов. Выбирайте трансформаторы с сертифицированными материалами для минимизации ложных срабатываний.

Нужен ли демонтаж трансформатора для полной проверки?

Демонтаж не всегда обязателен: базовые тесты сопротивления и изоляции проводятся на плате, если доступны выводы. Однако для детального осмотра сердечника и паразитных параметров лучше снять компонент, чтобы избежать влияния соседних элементов. Используйте отпаяльник или фен для безопасного извлечения, маркируя выводы. После установки обратно протестируйте под нагрузкой для подтверждения.

Как предотвратить поломки трансформатора в будущем?

Профилактика включает использование защитных устройств: стабилизаторы от скачков напряжения, фильтры от помех и термодатчики для отключения при перегреве. Регулярно проверяйте вентиляцию блока, очищая от пыли каждые 3–6 месяцев. Выбирайте БП с запасом мощности на 20–30% и мониторьте нагрузку через ПО. В промышленных условиях проводите ежегодный аудит с полным тестированием.

Различается ли диагностика для разных типов блоков питания?

Да, диагностика адаптируется под тип: в линейных БП трансформаторы работают на 50 Гц, так что тесты фокусируются на низкочастотных потерях, а в импульсных — на высокочастотных паразитах. Для инверторных систем добавьте проверку на гармоники. Общие шаги остаются, но параметры нормы отличаются: например, сопротивление в автомобильных БП ниже из-за компактности.

Рекомендации в статье носят общий характер и не заменяют профессиональную консультацию специалиста.

Подводя итоги

В этой статье мы подробно рассмотрели методы диагностики и ремонта импульсных трансформаторов в блоках питания, от визуального осмотра и базовых измерений сопротивления до продвинутых тестов с осциллографом и мегомметром. Эти подходы позволяют выявить обрывы, короткие замыкания, проблемы изоляции и паразитные параметры, обеспечивая надежную работу устройств. Реальные примеры и профилактические меры подчеркивают, насколько важно вмешательство для предотвращения серьезных поломок.

Для практической пользы начните с простых тестов мультиметром, не забывайте о безопасности — всегда отключайте питание перед работой. Если нет опыта, обратитесь к специалистам, чтобы избежать рисков. Регулярные проверки продлят срок службы вашего оборудования.

Не откладывайте диагностику — возьмите инструменты и проверьте свой блок питания сегодня, чтобы обеспечить стабильность и безопасность в повседневном использовании!

Дата публикации статьи: 21.10.2021
