МАСКА РЕСПИРАТОРНАЯ VOLTO®

Сухаревский Владимир Владимирович
г. Москва, кандидат физико-математических наук

Аннотация
Предложенная автором фильтрующая полумаска использует респираторы типа ШБ-1 («Лепесток») в качестве фильтрующих элементов. Анатомический силиконовый обтюратор и небольшой вес полумаски, а также наличие клапанов вдоха, обеспечиват комфорт при эксплуатации.

Ключевые слова: , , ,

Рубрика: 05.00.00 ТЕХНИЧЕСКИЕ НАУКИ

Библиографическая ссылка на статью:
Сухаревский В.В. Маска респираторная Volto® // Современные научные исследования и инновации. 2026. № 9 [Электронный ресурс]. URL: https://web.snauka.ru/issues/2026/09/105117 (дата обращения: 17.09.2026).

Назначение и область применения

Предлагаемая автором полумаска предназначена для применения с фильтрующими элементами с эластичным краем, такими как ШБ-1 «Лепесток», «Алина» и подобные [1], [2].

Полумаска может применяться как в промышленности, так и в быту для защиты органов дыхания от аэрозолей, пыли, золы, паров – в зависимости от применяемого сменного фильтрующего элемента. Предприятие «Респираторный комплекс» производит более 20 разновидностей респиратора «Алина» [2], все они могут применяться в предлагаемой полумаске.

Предлагаемая новая полумаска является развитием серии полумасок VOLTO®, с более компактными размерами и сниженным весом.

Аналоги

Аналогами являются маски респираторные по патентам и публикациям [3-11], однако предлагаемая маска отличается от них формой корпуса, патрубков крепления сменного фильтрующего элемента, наличием клапанов вдоха. Сменный фильтрующий элемент не подвергается действию выдахаемого воздуха. Углубления на патрубках позволяют расположить в подмасочном пространстве портативный ионизатор воздуха, насыщающий подмасочное пространство отрицательно заряженными аэроионами.

Раскрытие сущности промышленного образца

Маска респираторная состоит из обтюратора, корпуса с патрубками с расширениями в виде раструба для крепления сменного фильтрующего элемента, клапанов вдоха и лент оголовья, на одной из которых имеется застежка типа «фастекс».

Сменный фильтрующий элемент и пользователь маски на рисунках не показаны.

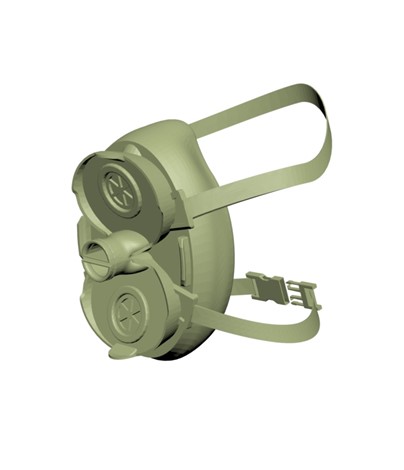

Рис.1 Общий вид маски спереди (слева)

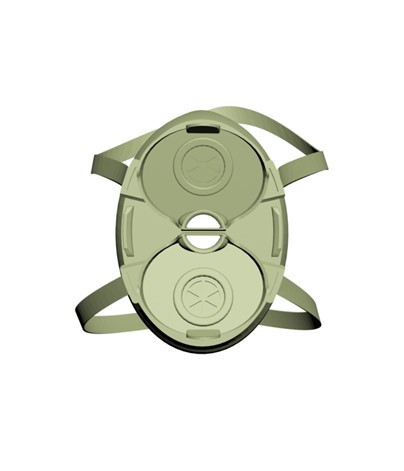

Рис.2 Вид спереди

Существенными признаками являются форма и взаимное положение обтюратора, корпуса, клапанов вдоха и крепления эластичных лент оголовья к корпусу.

Форма обтюратора, корпуса, крепления лент оголовья и застежки «фастекс», а также наличие клапанов вдоха обеспечивают комфорт и плотное прилегание маски к лицу пользователя.

Ленты оголовья являются мягкими эластичными, поэтому на Рис. 1-7 показаны в одном из возможных положений относительно крепления к корпусу маски, в процессе эксплуатации могут изгибаться, растягиваться и т.д.

При установке «Лепестка» на маску ленты оголовья самого «Лепестка» предварительно частично стягиваются таким образом, чтобы линия обтюрации «Лепестка» предствляла собой «восьмерку». Ленты пропускаются в прорезь выступающего патрубка выдоха. Затем ленты подтягиваются фиксатором лент «Лепестка». После установки клапан выдоха «Лепестка» можно надеть (защелкнуть) на патрубок выдоха.

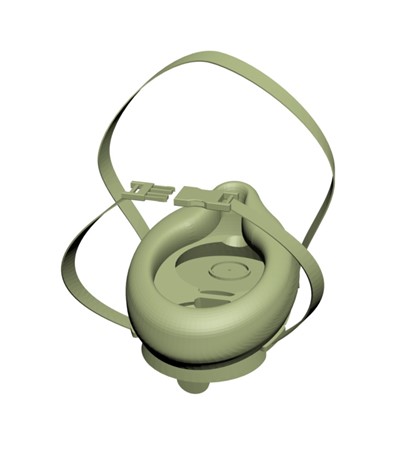

Рис.3 Вид сзади справа и снизу

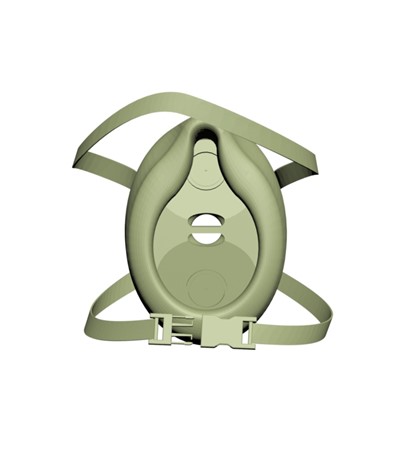

Рис.4 Вид сзади

Особенности изделия

Обтюратор изготавливается из пищевого силикона, как наиболее подходящий по гигиеническим и механическим требованиям.

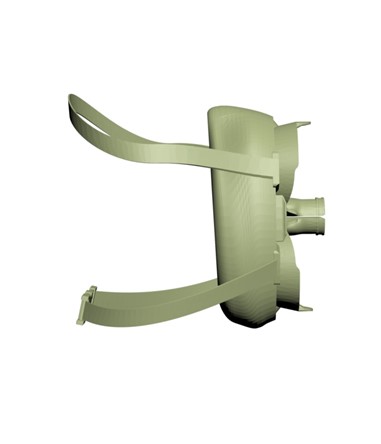

Рис.5 Вид сбоку

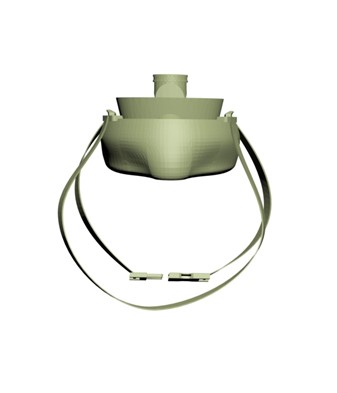

Рис.6 Вид сверху

Корпус полумаски изготавливается из практичного и прочного пластика. Наилучшие показатели имеет полиэтилентерефталат (PET). Для изготовления опытных партий, либо кастомизированных изделий целесообразно использовать метод 3D-печати (FDM).

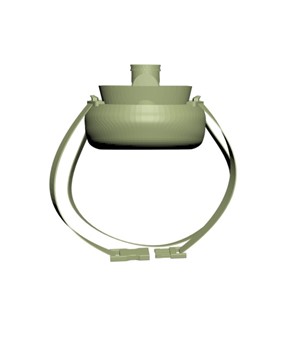

Рис.7 Вид снизу


Библиографический список
  1. Респираторы ШБ-1 «Лепесток-200» [Электронный ресурс]. URL: https://fgsiz.ru/product/product/index/product_id/104/. (дата обращения: 14.09.2026).
  2. Респираторы серии «Алина» [Электронный ресурс]. URL: https://rkszpe.ru/catalog/alina/ (дата обращения: 14.09.2026).
  3. Патент на избретение № RU2794637 от 22.08.2022 (Сухаревский В.В.)
  4. Патент на изобретение № RU2818043 от 22.09.2023 (Сухаревский В.В.)
  5. Патент на пром. образец РФ № 140919 от 28.09.2023 (Сухаревский В.В.)
  6. Патент на пром. образец РФ № 144422 от 27.06.2024 (Сухаревский В.В.)
  7. Патент на пром. образец РФ № 144423 от 27.06.2024 (Сухаревский В.В.)
  8. Патент на пром. образец РФ № 148948 от 30.04.2025 (Сухаревский В.В.)
  9. Патент на пром. образец РФ № 148949 от 30.04.2025 (Сухаревский В.В.)
  10. Сухаревский В.В. Маска респираторная // Современные научные исследования и инновации. 2022. № 12 [Электронный ресурс]. URL: https://web.snauka.ru/issues/2022/12/99463 (дата обращения: 14.09.2026)
  11. Сухаревский В.В. Маска респираторная Volto® // Современные научные исследования и инновации. 2023. № 9 [Электронный ресурс]. URL: https://web.snauka.ru/issues/2023/09/100829 (дата обращения: 14.09.2026).
